Все, что вам нужно знать о сквозной коробке

Если вы когда-либо работали на фармацевтическом заводе, в чистом помещении для производства полупроводников, в больничной аптеке, в лаборатории биобезопасности или даже на предприятии по производству продуктов питания высокого класса, вы почти наверняка использовали или проходили мимо проходной коробки. Для непосвященного это выглядит как встроенный в стену шкаф из нержавеющей стали с двумя сблокированными дверцами. Для людей, которые зависят от него каждый день, это важное устройство контроля загрязнения, которое поддерживает чистоту окружающей среды, в то же время позволяя материалам перемещаться внутрь и наружу.

Как перемещать объекты между двумя мирами — одним стерильным, другим — нет, не позволяя этим мирам соприкасаться?

Это тихое повседневное чудо, творимое непритязательной коробкой из нержавеющей стали, встроенной в стену, и причина, по которой вы скоро узнаете, почему скромная проходная коробка является одним из наиболее важных элементов оборудования в современных контролируемых средах.

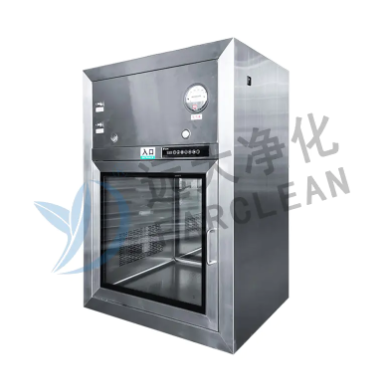

Что такое Проходная коробка ?

Проходной бокс представляет собой герметичную двухдверную камеру, встроенную в стену, разделяющую две зоны с разной степенью чистоты, режимами давления или уровнями опасности.

Он состоит из:

• Одна дверь, открывающаяся на сторону более высокого класса.
• Одна дверь, открывающаяся в сторону нижнего класса или низшего класса.
• Надежная система блокировки, гарантирующая, что обе двери никогда не будут открыты одновременно.
• Прозрачное смотровое окно и внутренние полки.
• Дополнительные функции, такие как фильтрация HEPA/ULPA, лампы UV-C или обеззараживание перекисью водорода.

Единственная цель: обеспечить безопасную, контролируемую передачу материалов, сохраняя при этом целостность каскадов давления воздуха, количества частиц и барьеров биобезопасности/сдерживания.

Почему существуют сквозные коробки

Основная проблема, которую они решают, проста: у вас есть помещение с высокой чистотой, и вам необходимо переместить предметы в него или удалить отходы, не ставя под угрозу чистоту или уровень биобезопасности этого помещения.

Открытие обычной двери между грязным коридором и чистым помещением немедленно разрушит каскад давления и позволит проникнуть тысячам частиц и микробов. Раздевалка помогает, но даже полностью одетый персонал по-прежнему остается крупнейшим источником заражения. Проходная коробка — это механическое решение, которое позволяет материалам перемещаться, в то время как люди остаются на своих сторонах.

Как работает система блокировки

В большинстве проходных коробок используется чисто механическая блокировка — без электричества, без программного обеспечения, практически нулевой процент отказов в течение десятилетий круглосуточной работы.

Когда одна дверь открывается, стальной флажок или коромысло физически блокирует противоположную защелку. Только когда первая дверь полностью закрыта и зафиксирована, блокировка освобождает вторую дверь. Электромагнитные, пневматические и интеллектуальные блокировки доступны для специализированных применений, но механические блокировки остаются золотым стандартом для объектов GMP.

Материалы и отделка, соответствующие нормативным ожиданиям

• Нержавеющая сталь 316L – обязательно для агрессивных спороцидных агентов и сильнодействующих/опасных препаратов.
• Нержавеющая сталь 304 – подходит для стандартного использования в фармацевтических и больничных аптеках.
• Электрополированные внутренние поверхности – более легкая очистка и снижение прилипания частиц.
• Варианты с защитой от электростатического разряда и порошковым покрытием для электроники и зон, не соответствующих GMP.

Основные приложения

• Фармацевтические и биотехнологические чистые помещения (линии розлива, асептическая обработка)
• Микроэлектроника и производство полупроводников
• Аптеки больничной стерильной рецептуры
• Нанотехнологические лаборатории
• Виварии и помещения для животных
• Лаборатории 2, 3 и 4 уровней биобезопасности
• Ядерные объекты (проходы для перчаточных боксов)
• Пищевое и косметическое производство с высокими требованиями к изоляции
• Судебно-медицинские лаборатории
• Чистые сборочные зоны в аэрокосмической отрасли

Виды проходных коробок

А. По типу блокировки

• Механическая блокировка
• Электромагнитная блокировка
• Пневматическая блокировка

Б. По потоку воздуха и фильтрации

• Пассивный (без вентилятора и фильтра – зависит от каскада давления в помещении)
• Активный / с вентилятором и фильтрацией HEPA или ULPA на притоке и/или вытяжке.
• Проходные каналы с ламинарным потоком (вертикальный или горизонтальный LAF внутри камеры)
• Сквозные каналы для биодеконтаминации (интегрированные системы H₂O₂ или UV-C)

C. По конфигурации двери

• Стандартный двухдверный (самый распространенный)
• Проходы для тележек (на уровне пола, достаточно большие для тележек или поддонов)
• Напольный или «туннельный» тип для тяжелого оборудования.
• Противопожарные проходы (рейтинг 1–3 часа)
• Двойные стенки с промежутком для стерилизующего газа

Д. По материалу

• Нержавеющая сталь 304 или 316L (фармацевтический стандарт)
• Холоднокатаная сталь с порошковым покрытием (более низкая стоимость, зоны, не соответствующие требованиям GMP)
• ESD-безопасные версии для электроники
• Акриловое или закаленное стекло для малобюджетного или визуального контроля.

E. Специализированные версии

• УФ-пропускные устройства (встроенные УФ-лампы для обеззараживания поверхностей)
• Прохождение перекиси водорода (VHP)
• Системы порта быстрой передачи (RTP)
• Сквозные устройства для взвешивания со встроенными прецизионными весами
• Холодильные проходы

Ключевые особенности, с которыми вы столкнетесь

• Система блокировки с визуальными/звуковыми индикаторами
• Угол поворота двери на 270° или 180° (270° позволяет сложить дверь вплотную к стене и облегчает очистку)
• Смотровое окно из закаленного стекла или поликарбоната.
• Светодиодное или люминесцентное внутреннее освещение
• Полки из нержавеющей стали (фиксированные или съемные)
• Датчики состояния дверей и выходы сигнализации на BMS
• Порты для проверки герметичности HEPA-фильтра
• Магнегелические или цифровые манометры
• Кнопочное или бесконтактное (инфракрасное) открывание двери
• Вариант противопожарного клапана
• Шпильки заземления (модели ESD)

Рекомендации по установке

• Вырез в стене должен быть точным (обычно в рамке из нержавеющего уголка).
• В чистых помещениях с положительным давлением подача HEPA обычно размещается на стороне более высокого класса.
• В защитных камерах с отрицательным давлением выхлопные системы HEPA располагаются на грязной стороне.
• Уплотнитель между рамой и стеной должен быть силиконовым и непрерывно приварен с чистой стороны.
• Электрические блокировки обычно 24 В постоянного тока для обеспечения безопасности.
• Проходы для тележек часто требуют усиленного пола или пандуса.

Валидация и квалификация

Типичные тесты:

• Проверка функции блокировки
• Целостность уплотнителя двери
• Проверка герметичности установки HEPA-фильтра
• Скорость и однородность воздушного потока
• Подсчет частиц внутри камеры с обеими закрытыми дверцами
• Тест восстановления
• Картирование дозы УФ-излучения
• Развитие цикла VHP и убийство биологического индикатора

Очистка и обслуживание

• Ежедневно: протирайте внутреннюю часть 70 % IPA или одобренным дезинфицирующим средством.
• Еженедельно/ежемесячно: снимите полки и очистите их сзади.
• Каждые 6–12 месяцев: проверка целостности фильтра HEPA и проверка прокладки.
• Заменяйте УФ-лампы каждые 9 000–12 000 часов.
• Обильно смазывайте шарниры механической блокировки пищевой смазкой.

Распространенные ошибки

• Недостаточный размер камеры → предметы застревают → персонал вынуждает двери → повреждение блокировки
• Установка пассивной коробки между двумя помещениями одинаковой классификации → ненужное узкое место
• Забыли указать нержавеющую сталь 316L для агрессивных чистящих средств или зон, работающих с кислотами.
• Нет смотрового окна → пользователи открывают обе двери, чтобы «увидеть», есть ли что-то внутри.
• Расположение коробки для пропусков в коридоре с интенсивным движением → постоянные удары и вмятины

Выбор правильного внутреннего размера для проходной коробки

На реальных объектах внутренние размеры, с которыми вы чаще всего сталкиваетесь, делятся на три практические категории:

• Малый: от 300 × 300 × 300 мм до 450 × 450 × 450 мм. Идеально подходит для шприцев, небольших флаконов, пробок, документов или лабораторных образцов.
• Средний/стандартный: 600 × 600 × 600 мм Легко вмещает стерильные лотки, наборы инструментов, пакеты для внутривенных вливаний и небольшие инструменты, не занимая при этом места на полу.
• Большие / Типы тележек: 900 × 900 × 900 мм и больше, до 1200 × 1200 × 2000 мм и более. Предназначены для передвижных тележек размером 800 × 600 мм или 1000 × 800 мм, аварийных тележек или даже небольших изолирующих поддонов.

Практическое правило, которое мы всегда даем менеджерам объектов и архитекторам: добавьте не менее 150–200 мм свободного пространства в каждом направлении (ширине, глубине и высоте) вокруг самого большого или самого тяжелого предмета, который вы собираетесь регулярно перемещать. Этот дополнительный зазор обеспечивает:

• Двери закрываются плавно, даже если оператор помещает предмет немного не по центру.
• Воздух может циркулировать должным образом в устройствах с активным или ламинарным потоком.
• Полки можно снять для чистки, не поднимая нагрузку.
• Вы не повредите уплотнения и не поцарапаете дорогие компоненты.

Следование этому простому правилу буфера 150–200 мм почти полностью устраняет ежедневное разочарование (и возможное повреждение блокировки), которое возникает из-за камеры недостаточного размера.

Проходная коробка — одно из тех устройств, которые надоедают до тех пор, пока она у вас не появится — тогда она становится самым большим риском заражения на вашем предприятии. При правильном выборе, установке и обслуживании это недорогой, надежный и соответствующий нормативам способ перемещения материалов между зонами чистоты без нарушения защитной оболочки или каскада давления.

Проектируете ли вы новое чистое помещение, модернизируете существующую аптеку или просто пытаетесь понять, почему шкаф из нержавеющей стали в стене не позволяет открыть обе двери одновременно, теперь вы знаете практически все, что стоит знать о проходных коробках.
