Что такое несамоочищающаяся проходная коробка и когда ее следует использовать?

Общие сведения о несамоочищающейся проходной коробке

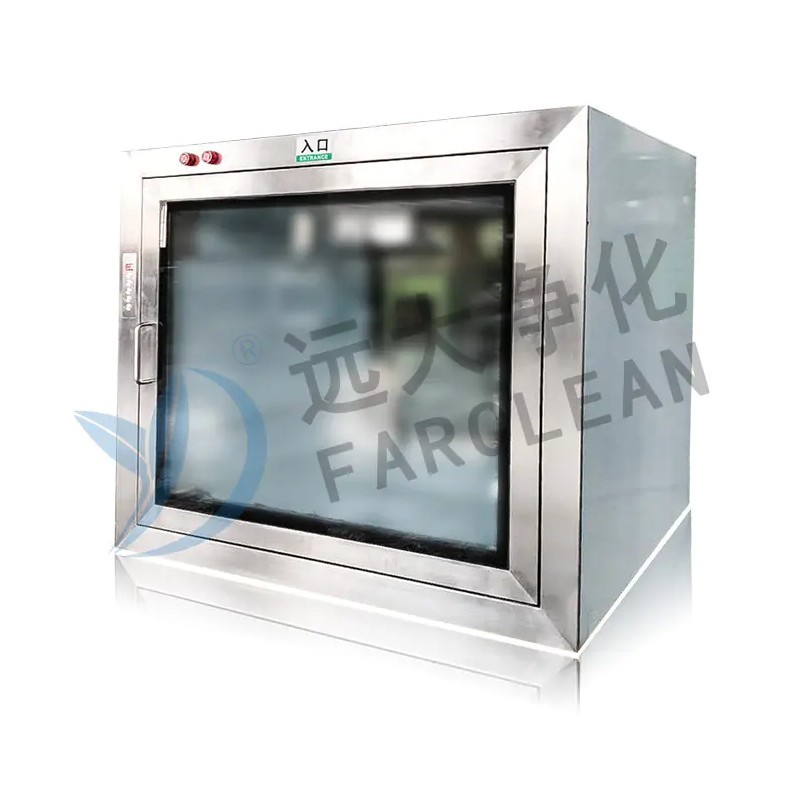

A несамоочищающаяся проходная коробка представляет собой фиксированную статическую передающую камеру, установленную в стене между чистым помещением и прилегающей неклассифицированной зоной или зоной более низкой классификации. В отличие от проходных коробок с самоочисткой (или воздушным душем), в которых используются вентиляторы и фильтры HEPA для активной очистки переносимых материалов частиц в воздухе, вариант без самоочистки предполагает блокировку дверей и контролируемый доступ для предотвращения перекрестного загрязнения. Его основная функция — служить чистой буферной зоной — физическим барьером, который гарантирует, что две среды никогда не будут взаимодействовать напрямую во время транспортировки материала.

Камера обычно имеет две взаимосвязанные двери: одна открывается в сторону чистого помещения, а другая — во внешнюю среду. Механизм блокировки гарантирует, что обе двери не могут быть открыты одновременно, поддерживая перепад давления воздуха и предотвращая попадание нефильтрованного наружного воздуха в чистое помещение. Такая пассивная конструкция делает ее более простой, менее затратной на техническое обслуживание и более надежной по сравнению с активными системами обеззараживания, что является значительным преимуществом на объектах, где простои обходятся дорого.

Несамоочищающиеся проходные коробки изготовлены из гладких, непористых материалов (чаще всего из нержавеющей стали 304 или 316L), которые легко протирать и устойчивы к микробной адгезии. Внутренние углы обычно имеют скругленные или закругленные края, чтобы исключить захват частиц. Некоторые модели оснащены бактерицидными УФ-лампами для дополнительного обеззараживания поверхности между использованиями, что добавляет уровень контроля загрязнения, не переходя в категорию «самоочистки».

Ключевые особенности и конструктивные характеристики

При оценке несамоочищающейся проходной коробки на практике ее производительность определяется несколькими конструктивными особенностями. Понимание этих спецификаций помогает группам по закупкам подобрать правильное устройство в соответствии с классификационными требованиями своего предприятия и требованиями рабочего процесса.

Механическая система блокировки

Механизм блокировки является определяющим элементом безопасности любой проходной коробки. В моделях без самоочистки это обычно достигается либо с помощью механической кулачковой системы, либо с помощью электронного электромагнитного замка. Механические блокировки предпочтительнее в средах со строгими электромагнитными требованиями (например, в некоторых областях производства электроники), тогда как электронные блокировки обеспечивают ведение журнала аудита, интеграцию контроля доступа и удаленный мониторинг, что ценно на фармацевтических предприятиях, регулируемых GMP.

Материал и обработка поверхности

Внутренние поверхности отполированы до зеркального блеска (обычно Ra ≤ 0,4 мкм для фармацевтического применения), чтобы минимизировать прилипание частиц и облегчить проверку очистки. Внешняя поверхность может иметь матовую отделку или мягкую сталь с порошковым покрытием, чтобы снизить стоимость без ущерба для внутренней целостности. Дверные уплотнения изготовлены из силиконовых или EPDM прокладок, которые сохраняют свою эластичность при многократной очистке с помощью IPA, салфеток с перекисью водорода или других обычных дезинфицирующих средств для чистых помещений.

Опциональное обеззараживание УФ-C

Многие проходные коробки без самоочистки оснащены встроенной УФ-лампой в качестве дополнительного аксессуара. При активации между переносами УФ-излучение облучает открытые поверхности внутри камеры, снижая поверхностную бионагрузку до 99,9% в течение 15–30 минут воздействия. Важно отметить, что УФ-С — это обработка только поверхности — он не фильтрует и не удаляет частицы, находящиеся в воздухе, поэтому эти устройства классифицируются как несамоочищающиеся.

Размер и грузоподъемность

Доступны сквозные коробки с широким диапазоном внутренних размеров: от компактных настольных моделей (приблизительно 400 × 400 × 400 мм), предназначенных для транспортировки небольших образцов, до больших напольных блоков (до 1200 × 800 × 800 мм и более), способных вместить полные лотки, компоненты оборудования или упаковку для больших объемов. Грузоподъемность обычно колеблется от 30 кг до более 150 кг, в зависимости от конструкции полки и рамы.

Промышленные приложения

Несамоочищающиеся проходные коробки используются в широком спектре регулируемых и полурегулируемых отраслей. Их универсальность в сочетании с низкими эксплуатационными расходами и простотой проверки делает их подходящими практически для любого предприятия, где требуется контролируемая транспортировка материалов.

Производство электроники: основной вариант использования

Электронная промышленность представляет собой одно из самых требовательных и распространенных применений несамоочищающихся проходных коробок. Производство полупроводников, сборка печатных плат и производство оптических компонентов происходят в строго контролируемых средах, где даже субмикронные частицы могут вызвать дефекты продукта или потерю производительности. В этих условиях сквозной бокс позволяет часто перемещать пластины, подложки, маски и инструменты без ущерба для класса ISO производственной зоны.

Поскольку в чистых помещениях для электроники часто предъявляются строгие требования по электромагнитным помехам, несамоочищающиеся проходные коробки с механической блокировкой часто предпочтительнее устройств с электронным управлением. Отсутствие систем активного воздушного потока также исключает риск проблем с выравниванием, вызванных вибрацией, вблизи чувствительного литографического или инспекционного оборудования.

Биофармацевтика и больницы

В фармацевтическом производстве и составлении стерильных рецептур для больниц соблюдение нормативных требований является основным фактором при выборе коробок для прохода. Приложение 1 ЕС GMP и руководство FDA требуют, чтобы передача материалов между классифицированными и неклассифицированными зонами осуществлялась таким образом, чтобы предотвратить попадание загрязнений. Должным образом проверенная несамоочищающаяся проходная коробка с документированными процедурами очистки и проверкой блокировки удовлетворяет этим требованиям в большинстве случаев применения классов B/C и ISO 6/7.

Несамоочищающиеся и самоочищающиеся проходные коробки

Выбор между самоочищающейся и несамоочищающейся проходной коробкой зависит от профиля риска загрязнения вашего процесса, классификации вашего чистого помещения и ваших эксплуатационных требований. Ни один из типов не является универсальным — правильный выбор зависит от контекста.

• Риск образования частиц: Если перемещаемые предметы могут оставлять частицы (например, картонная упаковка, компоненты без пакетов или предметы, находившиеся в неконтролируемой среде), более безопасным выбором будет самоочищающееся устройство с активной фильтрацией HEPA. Несамоочищающиеся коробки лучше подходят для предметов, которые уже предварительно очищены или упакованы в двойные пакеты перед транспортировкой.
• Классификация чистых помещений: Для сред ISO 8 или класса D обычно достаточно проходного короба без самоочистки с протоколом ручной очистки. Для сред ISO 5 (класс A/B), прилегающих к зонам класса C или D, в соответствии с нормативными требованиями или СОП объекта может потребоваться установка самоочистки.
• Бремя обслуживания: Самоочищающиеся агрегаты требуют регулярной проверки целостности HEPA-фильтра, технического обслуживания двигателя вентилятора и балансировки воздушного потока — все это увеличивает эксплуатационные расходы. Несамоочищающиеся коробки имеют минимальное количество движущихся частей, что значительно снижает частоту и стоимость технического обслуживания.
• Сложность проверки: Несамоочищающиеся проходные коробки легче проверить и соответствуют требованиям GMP. Объем проверки обычно охватывает функцию блокировки, проверку очистки и мониторинг перепада давления — гораздо более узкий объем, чем в системах активного воздушного душа.
• Пропускная способность передачи: Для самоочищающихся устройств требуется цикл продувки (обычно 1–5 минут), прежде чем можно будет открыть внутреннюю дверцу. Устройства без самоочистки обеспечивают более быструю транспортировку при отпускании блокировки, что важно на высокопроизводительном производстве или в больницах.

Протоколы установки, квалификации и эксплуатации

Правильная установка несамоочищающейся проходной коробки имеет решающее значение для ее долгосрочной работы. Устройство должно быть установлено заподлицо в стене чистого помещения с герметичным уплотнением по периметру рамы, чтобы предотвратить обходной поток воздуха. В чистых помещениях с положительным давлением дверь со стороны чистого помещения должна иметь немного более высокую силу уплотнения, чтобы учесть перепад давления. Для сред с отрицательным давлением (например, защитных помещений) логика установки обратная.

Квалификация (IQ/OQ/PQ)

В регулируемых отраслях перед использованием проходные коробки должны быть официально сертифицированы. Процесс квалификации обычно включает в себя:

• Квалификация установки (IQ): Проверка того, что устройство установлено в соответствии со спецификациями производителя, включая проверку размеров, проверку сертификации материалов и проверку уплотнения стен.
• Операционная квалификация (OQ): Функциональное тестирование системы блокировки (подтверждение того, что обе двери не могут быть открыты одновременно), проверка целостности дверного уплотнения и — если установлено УФ-С — проверка интенсивности лампы.
• Квалификация производительности (PQ): Мониторинг количества частиц в чистом помещении во время имитации транспортировки материала, чтобы убедиться, что проходная коробка не действует как путь загрязнения при нормальных условиях эксплуатации.

Стандартные рабочие процедуры

Даже самая лучшая конструкция проходной коробки не может компенсировать плохую дисциплину пользователя. В эффективных СОП для проходных коробок без самоочистки должно быть указано: максимальное время пребывания предметов внутри камеры, необходимая предварительная очистка или упаковка предметов перед входом, частота внутренней уборки и утвержденные дезинфицирующие средства, протокол активации УФ-C (если применимо) и требования к документации для каждой передачи в регулируемых средах. Регулярное обучение и периодические проверки соответствия необходимы для поддержания целостности чистых помещений в долгосрочной перспективе.

Как выбрать подходящую несамоочищающуюся проходную коробку

Выбор правильного устройства для вашего предприятия включает в себя баланс требований по контролю загрязнения, требований рабочего процесса, нормативных обязательств и бюджетных ограничений. Следующий контрольный список отражает наиболее важные факторы принятия решения:

• Определите классификацию чистых помещений по обе стороны от передаточной стены. Класс ISO или GMP для более чистой среды определяет минимальные строительные стандарты (чистота поверхности, качество уплотнения, надежность блокировки).
• Определите максимальные габариты и вес изделия. Выбирайте внутренние размеры с зазором не менее 20 % со всех сторон, чтобы обеспечить удобную загрузку и разгрузку, не прижимая предметы к закрытым поверхностям.
• Укажите тип блокировки. Механические блокировки предпочтительны для областей электроники, чувствительных к электромагнитным помехам; электронные блокировки лучше подходят для сред GMP, требующих журналов аудита и контроля доступа.
• Рассмотрите возможность использования UV-C в качестве дополнительной добавки. Для предприятий, перемещающих предметы с остатками внешней упаковки или риском биологического загрязнения, УФ-лампа обеспечивает дополнительную дезинфекцию поверхности без затрат на полную систему воздушного душа.
• Подтвердите совместимость материалов. Убедитесь, что марка нержавеющей стали внутренней части и материал прокладок совместимы с чистящими средствами, используемыми на вашем предприятии, особенно если в ваш протокол очистки входят дезинфицирующие средства на основе хлора (которые могут вызвать коррозию нержавеющей стали более низкого качества).
• Запрашивайте пакеты документации заранее. Для регулируемых отраслей попросите поставщиков предоставить записи FAT (заводские приемочные испытания), сертификаты на материалы и проекты протоколов IQ/OQ во время заказа, чтобы избежать задержек в квалификации после поставки.

Несамоочищающаяся проходная коробка — это не просто «базовая» опция по сравнению с активными системами — это правильный выбор для значительной части чистых помещений, если она правильно указана, установлена ​​и эксплуатируется. Его простота является преимуществом: меньшее количество компонентов означает меньшее количество отказов, меньшие затраты на обслуживание и более простой путь проверки. Для предприятий электроники, фармацевтики, косметики, пищевой промышленности и здравоохранения он остается одним из наиболее экономичных и надежных инструментов поддержания целостности чистых помещений во время операций по транспортировке материалов.
