В чем разница между самоочищающейся и несамоочищающейся сквозной коробкой и какая из них подойдет для вашего чистого помещения?

Что такое проходная коробка и почему тип очистки имеет значение?

А пройти через коробку — также называемая проходной камерой или передаточным люком — представляет собой ограждение с контролируемым доступом, установленное в стене между двумя помещениями с разной классификацией чистоты. Его цель — обеспечить возможность перемещения материалов, компонентов, инструментов или документов между этими средами, не требуя от персонала физического пересечения границы, тем самым предотвращая миграцию загрязняющих веществ из зоны более низкого класса в чистое помещение более высокого класса. Проходные коробки являются основной инфраструктурой фармацевтического производства, производства полупроводников, больничных операционных, сборки микроэлектроники и любых других объектов, где соблюдение строгого разделения окружающей среды является нормативным требованием или требованием качества.

Различие между несамоочищающейся проходной коробкой и самоочищающейся проходной коробкой является одним из наиболее важных решений при выборе оборудования при проектировании чистых помещений. Он определяет не только то, как контролировать загрязнение во время транспортировки, но также и объем ручной очистки, как быстро может быть завершен цикл передачи, какой уровень микробного риска или риска твердых частиц возникает при каждой передаче и, в конечном итоге, какие нормативные стандарты предприятие может с уверенностью претендовать на соответствие. Понимание механических, эксплуатационных различий и различий в соответствии требованиям между этими двумя типами имеет важное значение перед выбором проекта нового объекта или проекта модернизации чистых помещений.

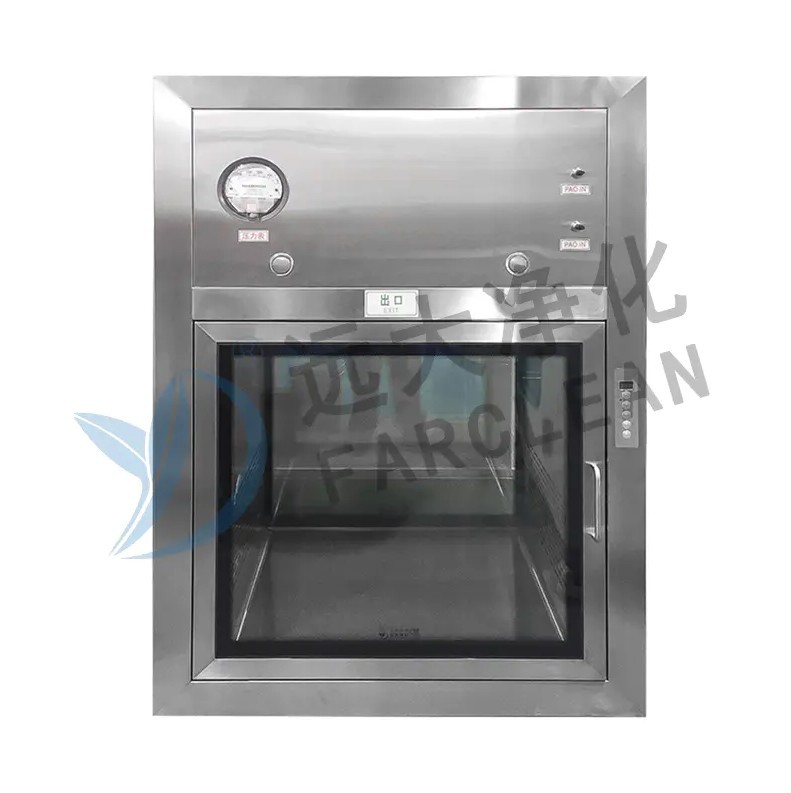

Как работает несамоочищающаяся проходная коробка

А non-self-cleaning pass through box is a passive transfer device. In its most basic form, it consists of a stainless steel chamber with interlocked doors on each side — one opening into the lower-classification room and one into the higher-classification cleanroom — a UV germicidal lamp for surface decontamination between transfers, and in many configurations, a HEPA filtration unit that maintains positive pressure within the chamber to prevent inward contamination migration when either door is opened.

Термин «несамоочистка» относится к тому факту, что физическая очистка внутренней части камеры — протирка поверхностей дезинфицирующим средством, удаление твердых частиц, осаждающихся во время транспортировки, очистка точек дренажа — должна выполняться вручную персоналом чистых помещений в соответствии с установленными стандартными операционными процедурами (СОП). Цикл облучения УФ-лампой, который происходит между перемещениями, действительно обеспечивает определенную степень микробного обеззараживания поверхности, но УФ-излучение не удаляет загрязнение частицами, не достигает затененных поверхностей и не может заменить проверенную химическую дезинфекцию, когда требуется снижение бионагрузки до определенного логарифмического уровня.

Несамоочищающиеся проходные коробки производятся в широком диапазоне размеров — от небольших настольных устройств для переноса документов или пробирок с пробами до больших напольных камер, в которых можно разместить тележки с оборудованием. Конструкционные материалы обычно представляют собой нержавеющую сталь 304 или 316L с непрерывными внутренними сварными швами, скругленными внутренними углами для устранения углублений для улавливания частиц и гладкими отполированными до зеркального блеска внутренними поверхностями, которые сводят к минимуму прилипание частиц и микроорганизмов. Механизмы блокировки — механические или электронные — предотвращают одновременное открытие обеих дверей, что является обязательной функцией контроля загрязнения независимо от типа очистки.

Как работает самоочищающаяся проходная коробка

А self-cleaning pass through box incorporates an automated decontamination system within the chamber that operates without manual intervention between transfer cycles. The most common automated decontamination technologies used in self-cleaning pass through boxes are vaporised hydrogen peroxide (VHP), hydrogen peroxide vapour (HPV), or formaldehyde gas — with VHP being the current industry standard due to its efficacy, residue profile, material compatibility, and regulatory acceptance across pharmaceutical and healthcare applications.

В проходной камере самоочистки VHP автоматический цикл следует определенной последовательности: камера герметизируется, испаритель впрыскивает пары H₂O₂ в контролируемой концентрации (обычно 100–1000 частей на миллион в зависимости от требуемого логарифмического снижения), пар остается внутри герметичной камеры в течение проверенного времени контакта, а затем каталитический нейтрализатор или фаза аэрации затем разлагает остаточную H₂O₂ на воду и кислород, обеспечивая остаточную концентрацию. ниже предела профессионального воздействия (обычно 1 ppm), прежде чем можно будет открыть дверь с чистой стороны. Весь автоматизированный цикл обычно занимает от 15 до 45 минут в зависимости от объема камеры и требуемого уровня обеззараживания — при этом достигается логарифмическое снижение спорицидной активности ≥6 в отношении спор Geobacillus stearothermophilus, что является эталоном для фармацевтической обеззараживания границ класса A/B.

Некоторые самоочищающиеся проходные коробки дополняют цикл VHP встроенной системой воздушного потока с HEPA-фильтром, которая удаляет загрязнения твердыми частицами, попадающими в процессе загрузки, обеспечивая обеззараживание как твердых частиц, так и микробов в одном автоматизированном цикле. Системы управления на самоочищающихся устройствах обычно основаны на ПЛК с интерфейсами сенсорного экрана, журналированием циклов, управлением сигналами тревоги и возможностью экспорта данных для интеграции электронных записей партий — функции, которые напрямую поддерживают соответствие 21 CFR Part 11 на фармацевтических предприятиях, регулируемых FDA.

Прямое сравнение: ключевые различия между обоими типами

Разница в эксплуатации, производительности и стоимости между несамоочищающимися и самоочищающимися проходными коробками значительна. В следующей таблице представлено структурированное сравнение критериев, наиболее важных для принятия решений по спецификациям чистых помещений:

Аpplicable Scenarios for Non-Self-Cleaning Pass Through Boxes

Несамоочищающиеся проходные коробки остаются подходящим и экономически эффективным решением для широкого спектра применений в чистых помещениях и контролируемой среде, где профиль риска загрязнения не требует автоматической спорицидной дезинфекции и где процедуры ручной очистки могут быть надежно проверены и последовательно выполняться.

Границы фармацевтического производства от классов C до D

На фармацевтических предприятиях перемещение между зонами упаковки класса D и зонами вторичной обработки класса C не требует обработки спороцидами в пункте передачи. Несамоочищающийся проходной бокс с УФ-лампой, положительным давлением с фильтром HEPA и утвержденной СОП для ручной очистки с использованием соответствующего спорицида или дезинфицирующего средства обеспечивает соответствующую меру контроля загрязнения на границах этого типа. Более низкие капитальные затраты и более простые требования к проверке несамоочищающегося устройства делают его стандартной спецификацией для этих менее важных внутренних границ.

Больницы и учреждения здравоохранения

В больничных аптеках, коридорах снабжения изоляторов и центральных отделениях стерильных услуг несамоочищающиеся проходные коробки служат основным механизмом передачи материалов между чистыми и грязными зонами. Частота передачи и типы материалов в этих средах — упакованные лекарства, упакованные стерильные инструменты, контейнеры для образцов — совместимы с протоколами ручной очистки с использованием УФ-излучения, а более простые эксплуатационные требования подходят медицинскому персоналу с общей, а не специальной подготовкой для чистых помещений.

Сборка электроники и полупроводников

В чистых помещениях для электроники классов ISO 6 и 7, где осуществляется сборка печатных плат, производство оптических компонентов или производство прецизионных приборов, основной проблемой загрязнения являются твердые частицы, а не микробы. Несамоочищающиеся проходные коробки, оснащенные системами очистки воздуха с HEPA-фильтрами и ионизационными стержнями (для нейтрализации электростатических зарядов, которые притягивают частицы к поверхностям компонентов), обеспечивают адекватный контроль загрязнения на этих границах без сложностей и затрат на автоматизированные системы химической обеззараживания.

Аpplicable Scenarios for Self-Cleaning Pass Through Boxes

Самоочищающиеся проходные коробки с автоматизированной обеззараживанием VHP применяются там, где последствия заражения являются серьезными — с точки зрения безопасности пациентов, обеспечения стерильности продукции, соблюдения нормативных требований или целостности чувствительных исследований или производственных процессов.

Производство стерильных лекарственных препаратов — границы классов A/B

Наиболее критичное и требовательное применение самоочищающихся проходных коробок находится на границе между фоновыми чистыми помещениями класса B и зонами наполнения класса A в стерильных фармацевтических производствах. Приложение 1 EU GMP (редакция 2022 г.) прямо указывает на необходимость принятия надежных мер контроля загрязнения в точках передачи материалов в среду класса А, а автоматизированные проходные коробки VHP стали отраслевым стандартом технического контроля на этой границе. Утвержденный спороцидный цикл обеспечивает документированные и воспроизводимые доказательства обеззараживания, которым не может быть надежно сопоставлена ручная очистка, а электронная регистрация данных поддерживает документацию Стратегии контроля загрязнения (CCS), которая теперь требуется в пересмотренном Приложении 1.

Лаборатории сдерживания уровня биобезопасности 3 и BSL-4

Научно-исследовательские учреждения, работающие с отдельными агентами, патогенами категории А или биологическими материалами с серьезными последствиями на уровнях содержания BSL-3 и BSL-4, требуют, чтобы любой материал, выходящий из зоны содержания, подвергался валидированной дезинфекции перед попаданием в окружающую среду. Самоочищающиеся проходные боксы с автоматизированными циклами VHP являются основным инженерным контролем на границах этих объектов, обеспечивая проверяемый автоматизированный этап обеззараживания, который не требует от персонала входа в зону повышенной опасности для выполнения ручной очистки.

Аdvanced Therapy Medicinal Product (ATMP) Facilities

Производственные предприятия по клеточной и генной терапии, работающие с аутологичными или аллогенными клеточными продуктами, предъявляют чрезвычайно строгие требования к предотвращению перекрестного загрязнения — когда событие заражения между двумя продуктами, специфичными для конкретного пациента, может иметь прямые и серьезные последствия для безопасности пациентов. Самоочищающиеся проходные коробки с автоматическими циклами обеззараживания и полная электронная отслеживаемость являются стандартом спецификации для передачи материалов в отдельные наборы продуктов для пациентов и из них в этих учреждениях, обеспечивая подтвержденный перерыв в загрязнении между каждой кампанией продукта.

Схема принятия решения о выборе: выбор правильного типа для вашего предприятия

Выбор между несамоочищающимися и самоочищающимися проходными коробками должен основываться на структурированной оценке рисков, а не только на стоимости. Следующие критерии обеспечивают практические рамки принятия решений:

• Определите последствия загрязнения на границе передачи. Если событие заражения на этом этапе может привести к попаданию нестерильного продукта к пациенту, неудаче клинического испытания или нормативным мерам, то необходимо использовать самоочищающееся устройство с подтвержденной спороцидной эффективностью. Если последствия ограничиваются доработкой или отказом от партии без ущерба для безопасности пациента, может быть достаточно установки без самоочистки с надежными ручными СОП.
• Оцените частоту передачи и требования к пропускной способности. Циклы самоочистки VHP длительностью 15–45 минут ограничивают частоту передачи. Если ваш процесс требует частой и быстрой транспортировки материала, может потребоваться параллельное использование нескольких самоочищающихся устройств или несамоочищающегося устройства с быстрым циклом УФ-поддержки.
• Аssess the reliability of manual cleaning in your operating environment. Устройства без самоочистки полностью зависят от соблюдения оператором требований SOP. В учреждениях с высокой текучестью персонала, многосменным графиком работы или неадекватной инфраструктурой обучения СОП зависимость от человека при ручной уборке приводит к изменчивости, которую устраняют автоматизированные системы самоочистки.
• Учитывайте совместимость материалов с VHP. Не все материалы выдерживают многократное воздействие VHP — некоторые металлы, некоторые полимеры и электронные компоненты могут со временем разрушаться под действием окислительных паров H₂O₂. Если передаваемые предметы включают материалы, чувствительные к VHP, может потребоваться несамоочищающееся устройство с соответствующим альтернативным протоколом дезинфекции.
• Учитывайте общую стоимость жизненного цикла, а не только капитальные затраты. А self-cleaning unit's higher purchase price is frequently offset over a three-to-five-year period by reduced labour costs, lower disinfectant consumption, and avoided contamination events — which in pharmaceutical environments can each carry remediation, batch rejection, and regulatory investigation costs far exceeding the cost of the equipment itself.

Таким образом, несамоочищающиеся проходные коробки обеспечивают надежный контроль загрязнения на внутренних границах с меньшим риском, где поддерживается дисциплина ручного процесса и профиль риска загрязнения управляем. Самоочищающиеся проходные коробки с автоматизированной обеззараживанием VHP являются подходящим техническим средством контроля там, где требуется проверенный, независимый от персонала и отслеживаемый в электронном виде процесс передачи спорицидов в соответствии с ожиданиями регулирующих органов, результатами оценки рисков или критическим характером производимых или обрабатываемых продуктов.
