Что делает дверь с защитой от дорожного движения правильным выбором для вашего объекта?

На загруженных промышленных и коммерческих объектах дверные проемы между зонами постоянно подвергаются движению: вилочные погрузчики, тележки и пешеходы проходят через них десятки или сотни раз за смену. Стандартные распашные или раздвижные двери не рассчитаны на такой повторяющийся, зачастую силовой контакт. Они заедают, трескаются, теряют соосность и в конечном итоге выходят из строя, создавая угрозу безопасности и быстро накапливающиеся затраты на техническое обслуживание. Противоударная дверь Они разработаны специально для этой среды: они поглощают удары, автоматически возвращаются в исходное положение и продолжают функционировать в течение тысяч ежедневных циклов без прогрессирующего износа, который испытывают обычные двери. Понимание того, как они работают, где они работают лучше всего и какие характеристики определяют решение о выборе, имеет важное значение для любого менеджера предприятия или специалиста по закупкам, оценивающего эту категорию промышленного оборудования.

Что определяет дверь, воздействующую на движение транспорта

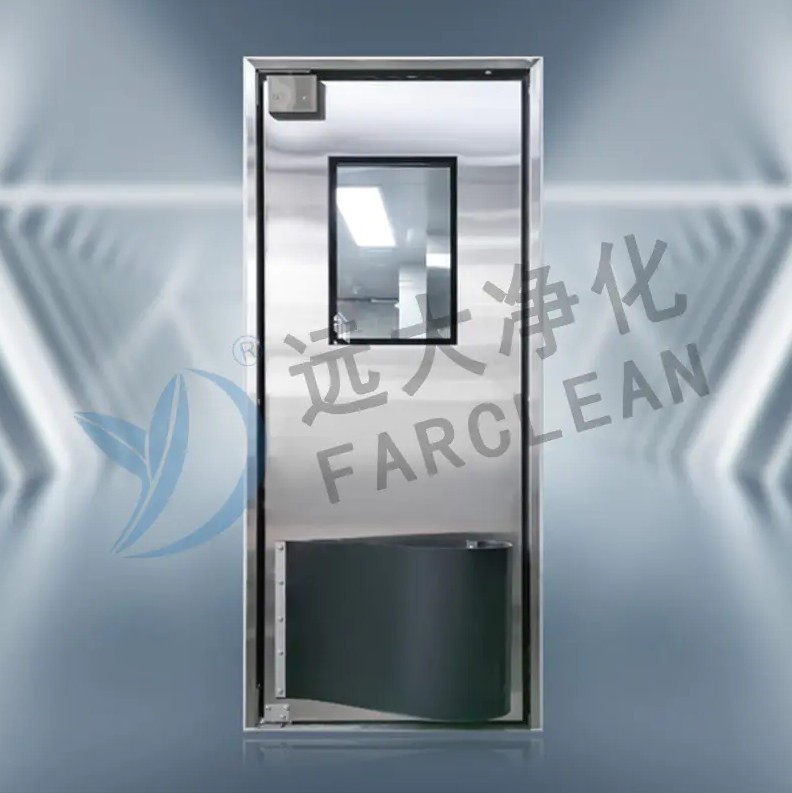

Противоударная дверь, также называемая распашной дверью, дверью двойного действия или промышленной противоударной дверью, представляет собой дверную панель, установленную на подпружиненном или гидравлическом поворотном механизме, который позволяет ей свободно качаться в обоих направлениях и автоматически возвращаться в закрытое положение после каждого использования. Определяющей характеристикой, которая отличает противоударные двери от стандартных распашных дверей, является их способность выдерживать прямой контакт с транспортными средствами, тележками или оборудованием без повреждения. Это достигается за счет сочетания гибких материалов панелей, энергопоглощающих поворотных систем и структурных конструкций, которые распределяют силы удара по панели, а не концентрируют их в одной точке.

Действие самозакрывания имеет решающее значение с механической точки зрения, поскольку оно поддерживает разделение зон — температуры, пыли, шума или загрязнения — между соседними зонами, не требуя каких-либо действий со стороны проезжающего человека или транспортного средства. В отличие от автоматических дверей, для которых требуются датчики, приводы и электрическая инфраструктура, противоударные двери представляют собой полностью пассивные механические системы. Они открываются при нажатии, закрываются при отпускании и для работы не требуют источника питания. Эта простота напрямую приводит к надежности: нет электрической системы, которая могла бы выйти из строя, нет датчиков, которые можно было бы неправильно считывать, и нет платы управления, которую нужно было бы программировать или обслуживать.

Как работает механизм поворота и возврата

Эксплуатационные характеристики противоударной двери во многом зависят от качества и конструкции ее поворотного механизма. В коммерческих и промышленных целях используются два основных типа, каждый из которых имеет разные рабочие характеристики и подходит для различной интенсивности движения и ударных нагрузок.

Подпружиненные поворотные механизмы

Подпружиненные шарниры являются наиболее распространенным механизмом в противоударных дверях для легких и средних условий эксплуатации. Торсионная пружина или винтовая пружина накапливает энергию, когда дверная панель открывается, и высвобождает эту энергию, чтобы вернуть панель в закрытое положение. Натяжение пружины обычно регулируется: более сильное натяжение обеспечивает более быстрое закрытие и более высокое сопротивление давлению ветра, а более легкое натяжение уменьшает усилие, необходимое для открытия двери, что важно в тех случаях, когда пешеходы или легкие тележки должны проходить через нее без затруднений. Пружинные механизмы механически просты, недороги в случае износа и надежно работают в широком диапазоне температур, что делает их подходящими для охлаждаемых входов на склады, помещений пищевой промышленности и зон, прилегающих к открытому пространству, где экстремальные температуры являются важным фактором.

Гидравлические демпфированные поворотные механизмы

Гидравлические поворотные механизмы сочетают в себе силу возврата пружины с гидравлическим демпфером, который контролирует скорость закрытия, предотвращая захлопывание двери после сильного удара или в ситуациях с интенсивным движением транспорта, когда быстрая езда на велосипеде может привести к удару возвращающейся панели о встречного человека или транспортное средство. Демпфер поглощает кинетическую энергию во время закрывания и постепенно отпускает ее, обеспечивая контролируемую и постоянную скорость закрытия независимо от того, насколько сильно дверь была открыта. Гидравлические механизмы тяжелее и дороже, чем пружинные шарниры, но они являются подходящей спецификацией для применений с большим циклом работы, тяжелым весом панелей и ситуаций, когда хлопанье двери может создать проблему безопасности или шума.

Материалы панелей и компромиссы между их эксплуатационными характеристиками

Материал панели является наиболее заметным отличием дверных изделий, противодействующих движению, и спецификацией, которая самым непосредственным образом влияет на срок службы, требования к техническому обслуживанию и пригодность для конкретных условий. У каждого материала есть сильные стороны и ограничения, которые делают его подходящим для одних применений и непригодным для других.

• Полиэтилен (панели PE/HDPE): Полиэтилен высокой плотности является наиболее широко используемым панельным материалом в промышленных противоударных дверях. Он ударопрочен, химически инертен, легко чистится и доступен в пищевых составах, соответствующих требованиям Министерства сельского хозяйства США и FDA для пищевой промышленности. ПЭ-панели не впитывают влагу, устойчивы к большинству чистящих химикатов и дезинфицирующих средств и могут выдерживать многократный контакт с вилочным погрузчиком, не растрескиваясь и не раскалываясь. Их ограничением является жесткость: очень большие полиэтиленовые панели могут чрезмерно изгибаться в широких проемах и обеспечивают ограниченную теплоизоляцию по сравнению с альтернативами из пенопласта.
• Панели ПВХ: Панели из ПВХ (поливинилхлорида) легче полиэтилена и могут быть прозрачными или полупрозрачными, что обеспечивает видимость через дверь — важный элемент безопасности в зонах с интенсивным движением транспорта, где пешеходы и вилочные погрузчики используют общие маршруты доступа. Противоударные двери из ПВХ обычно используются в розничной торговле продуктами питания, в прихожих с холодильными складами и в зонах фармацевтического производства, где визуальный контроль прилегающих помещений является приоритетом. ПВХ становится хрупким при низких температурах, поэтому его не рекомендуется использовать в условиях шоковой заморозки или при минусовых температурах без рецептуры холодного качества.
• Утепленные панели из пенопласта: Для применений, где термическое разделение является основным требованием — например, на границе между холодильным складом и погрузочной платформой — панели из пеноматериала со стальной или алюминиевой лицевой обшивкой обеспечивают значительно более высокое термическое сопротивление (значения R от R-8 до R-20 в зависимости от толщины), чем панели из твердого пластика. Пенопластовый наполнитель также обеспечивает акустическое демпфирование, уменьшая передачу шума между зонами. Эти панели тяжелее, чем альтернативы из твердого пластика, и требуют более надежных поворотных механизмов, чтобы выдерживать дополнительный вес в течение тысяч ежедневных циклов.
• Панели из нержавеющей стали: Противоударные двери из нержавеющей стали предназначены для применений, требующих максимальной гигиены, химической стойкости и долговечности — чистых фармацевтических помещений, зон пищевой промышленности, подвергающихся промывке под высоким давлением, и объектов по работе с химическими веществами. Панели из нержавеющей стали являются наиболее долговечным вариантом, они устойчивы практически ко всем промышленным чистящим и дезинфицирующим средствам и легко проверяются на чистоту. Они значительно тяжелее и дороже, чем пластиковые альтернативы, и эффективно проводят холод, что может быть недостатком в зонах, чувствительных к температуре.

Типичные применения в различных отраслях

Противоударные двери используются в самых разных промышленных и коммерческих условиях. Объединяющим фактором для всех приложений является необходимость в дверном проеме, который выдерживает высокочастотный, часто насильственный проход, сохраняя при этом разделение зон и требуя минимального внимания к техническому обслуживанию.

Ключевые характеристики, которые необходимо оценить во время выбора

Выбор противоударной двери требует соответствия механических характеристик и материалов двери реальным условиям открытия, а не просто выбора по цене или бренду. Несколько параметров спецификации имеют решающее значение для правильного выбора.

Ширина двери и конфигурация панели

Противоударные двери доступны в однопанельной (одна панель покрывает всю ширину проема) или двухпанельной (две панели встречаются в центре, каждая покрывает половину ширины проема). Однопанельные двери проще и создают более чистое уплотнение по периметру, но становятся непрактичными за пределами ширины примерно 1500 мм, поскольку инерция панели и структурные требования становятся чрезмерными. Двери с двумя панелями являются стандартной конфигурацией для широких проемов, особенно для проходов для вилочных погрузчиков, где обычно требуются свободные проемы размером от 2500 до 4000 мм, поскольку каждой панели достаточно открыть только половину проема, чтобы обеспечить проход. Край соединения между двойными панелями должен быть оснащен гибким уплотнителем для сохранения функции разделения зон при закрытой двери.

Обзорные панели и безопасное остекление

Смотровые панели — прозрачные окна, встроенные в непрозрачную дверную панель — являются критически важным элементом безопасности в любом месте, где пешеходы и транспортные средства имеют один и тот же дверной проем. Рабочий, приближающийся к дорожно-транспортной двери с одной стороны, не может видеть приближающийся с другой стороны вилочный погрузчик без смотровой панели, что создает риск столкновения на пороге. Смотровые панели обычно изготавливаются из поликарбоната или закаленного стекла, располагаются на уровне глаз (приблизительно 1200–1600 мм от уровня пола) и имеют такой размер, чтобы обеспечить достаточный обзор по всей ширине проема. В тех случаях, когда операторы вилочных погрузчиков сидят на разной высоте, более высокая обзорная панель длиной примерно от 900 до 1800 мм обеспечивает лучший охват. Смотровые панели должны быть ударопрочными (стандартное стекло не является приемлемой заменой) и должны заменяться независимо от дверной панели, чтобы минимизировать затраты на ремонт повреждений, вызванных ударом.

Уплотнение по периметру и нижнее уплотнение

Эффективность противоударной двери в обеспечении температурного разделения, защиты от пыли и загрязнения зависит не только от материала панели, но и от качества и конструкции уплотнения по периметру. Когда дверь находится в закрытом положении, верхние и боковые края панели должны соприкасаться с гибкими щеточными или грушевидными уплотнителями, установленными в дверной коробке. Нижний край представляет собой особую проблему: дверь должна свободно качаться, не волочась по полу (что может ускорить износ шарниров и затруднить открытие двери), при этом минимизируя зазор между нижним краем панели и поверхностью пола. Гибкие нижние уплотнения — либо прорезиненный дворник, либо щеточное уплотнение, установленное на нижнем крае панели — обеспечивают наилучший компромисс, поддерживая почти непрерывное прилегание к полу, когда дверь закрыта, не создавая сопротивления во время цикла поворота.

Особенности установки и требования к раме

Противоударная дверь надежна настолько, насколько надежна ее установка. Дверная рама должна быть структурно адекватной, чтобы выдерживать повторяющиеся динамические нагрузки, возникающие в результате тысяч ежедневных циклов ударов — рама, которая прогибается под нагрузкой, со временем приведет к смещению оси шарнира, что приведет к заеданию, неравномерному закрытию и ускоренному износу поворотного механизма. Для каменных или бетонных проемов стальной подрамник, приваренный или прикрепленный к проему конструкции, обеспечивает необходимую жесткость. Для перегородок с металлическими стойками каркас должен быть усилен стальными стойками во всю высоту и горизонтальными блокировками для создания жесткой поворотной точки крепления.

Высота поворота — это параметр, который иногда упускают из виду при планировании. Большинство противоударных дверей устанавливают ось на уровне пола (нижняя ось) и в верхней части панели или дверной коробки (верхняя ось), при этом вес панели переносится на нижний подшипник оси. Для тяжелых панелей — дверей с изоляцией из пенопласта или панелей из нержавеющей стали высотой примерно 1800 мм — нижний шарнирный подшипник должен быть рассчитан на полный вес панели плюс дополнительную динамическую нагрузку, создаваемую ударом, которая может на мгновение увеличить статическую нагрузку в два-три раза. Установка нижнего шарнирного подшипника меньшего размера на двери с тяжелыми панелями является распространенной причиной преждевременного выхода из строя шарнира, и этого можно полностью избежать, сопоставив номинальную нагрузку подшипника с расчетным весом панели и ожидаемой серьезностью удара.

Требования к техническому обслуживанию и ожидаемый срок службы

Одним из самых веских аргументов в пользу дверей, противодействующих движению транспорта, по сравнению с альтернативными вариантами с электроприводом, является их минимальная потребность в обслуживании. Здесь нет двигателей, которые нужно обслуживать, датчиков, которые нужно калибровать, и систем управления, которые нужно обновлять. Программа технического обслуживания четко определенных противоударных ворот состоит из небольшого количества рутинных задач, которые обычно могут выполняться собственным обслуживающим персоналом без специальной подготовки и инструментов.

• Смазка шарниров: Пружинные и гидравлические поворотные механизмы требуют периодической смазки — обычно каждые три-шесть месяцев при высоких циклах — для предотвращения износа подшипников и поддержания постоянной скорости закрытия. Тип смазки должен быть совместим с материалом поворотного механизма и диапазоном рабочих температур; Пищевые смазочные материалы необходимы в пищевой промышленности.
• Регулировка натяжения пружины: Со временем торсионные пружины слегка расслабляются, а скорость и усилие закрытия двери уменьшаются. Большинство пружинных поворотных механизмов включают в себя механизм регулировки, который позволяет увеличивать предварительную нагрузку пружины без замены пружины, восстанавливая первоначальные характеристики закрытия.
• Проверка и замена уплотнений: Периметральные и нижние уплотнения изнашиваются из-за повторяющихся контактов, и их следует проверять ежеквартально в установках с интенсивным движением транспорта. Изношенные уплотнения нарушают функцию разделения зон двери, и их следует заменять до того, как они полностью выйдут из строя — сменные уплотнительные ленты недороги и просты в установке.
• Замена панели обзора: Смотровые панели из поликарбоната со временем царапаются и в конечном итоге становятся слишком непрозрачными, чтобы обеспечить адекватный обзор. Замена панелей каждые два-четыре года является типичной для условий движения вилочных погрузчиков, и стоимость замены панелей должна быть учтена в общей стоимости владения по сравнению с альтернативными типами дверей.

Правильно подобранная и правильно обслуживаемая противоударная дверь для промышленного применения средней нагрузки может прослужить от десяти до пятнадцати лет, прежде чем потребуется замена основных компонентов. В приложениях с очень интенсивным циклом — загруженный распределительный центр, обрабатывающий сотни проходов вилочных погрузчиков за смену — замена поворотного механизма каждые пять-семь лет является более реалистичным ожиданием, но общая стоимость владения остается существенно ниже, чем альтернативы дверям с электроприводом, если при сравнении учитываться исключение электрического обслуживания, замены датчиков и обновлений системы управления.
